Vivado のインストールと使いかた (1) HLx Edition WebPACK の概要とインストール (Windows編)

ここでは Xilinx 社の FPGA の開発環境である Vivado のインストール手順を解説します。Vivado は、HDL からビットストリームファイルの生成、FPGA への書き込みまでの一番下位の部分を担当するツールです。中規模までのほとんどの FPGA は無償版の WebPACK というバージョンで開発できます。下記よりダウンロードできます。

ダウンロード
Vivado, Vitis, Vitis Embedded Platform, PetaLinux, Device models

対応 OS は、Windows と Linux です。Ver.2019.2 で対応する OS は、具体的には次の通りですが、今後(Ver.2020.1以降は)Windows 7 についてはサポートの対象外になるとアナウンスされています。

• Microsoft Windows 7 SP1 Professional (64 ビット) 英語版/日本語版
• Microsoft Windows 10.0 1809 Update、10.0 1903 Update (64 ビット) 英語版/日本語版
• Red Hat Enterprise Workstation/Server 7.4、7.5、および 7.6 (64 ビット)
• SUSE Linux Enterprise 12.4 (64 ビット)
• CentOS 7.4、7.5、および 7.6 (64 ビット)
• Ubuntu Linux 16.04.5 LTS、16.04.6 LTS、18.04.1 LTS、18.04.02 LTS (64 ビット)
• Amazon Linux 2 LTS (64 ビット)

無償版の WebPACK で使用できる FPGA の最大規模のものは、Zynq で、XCZ030 および XCZU7 まで、Kintex-7 で、XC7K160T、XCKU035、XCKU5P まで、Artix-7 で、XCA200T までとかなり大きな規模の FPGA の開発で使用できます。また PCIe タイプの FPGA アクセラレーション・ボードである Alveo ボードについては最上位の XCU280 の開発まで使用できます。全ての対応デバイスのリストは、下記のユーザーガイドの冒頭 (リリースノート) にあります。

Vivado Design Suite ユーザーガイド UG973 (v2019.2)

インストール手順

Vivado Design Suite インストールの概要 (日本語吹替)

Windows でのインストールは先程のユーザーガイドと上のビデオの通りですが、手順としては、ざっくり次のようになります。

  1. https://japan.xilinx.com/registration/create-account.html にて、自分のアカウントを作成
  2. https://japan.xilinx.com/support/download.html よりインストーラをダウンロード
  3. ダウンロードしたインストーラを実行

インストーラは無償版の WebPACK と有償版で共通となっているため、インストール時に WebPACK を選択します。また、インストールのオプション選択での注意点は、自分の使用する FPGA ボードに搭載されている FPGA のシリーズ名を調べておいて、該当のデバイスを選択することです。使用するデバイスが決まっていない場合は、全てのデバイスをインストールしておくこともできますが、多くのディスク容量が必要となります。

以下、具体的な手順を説明します。

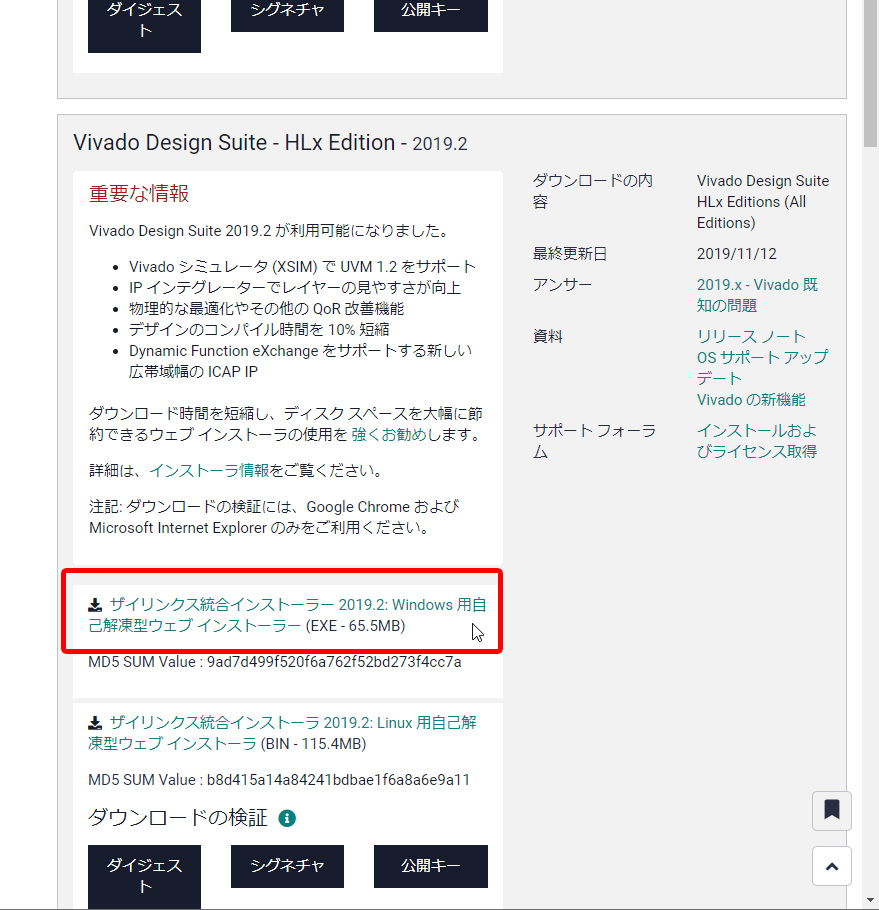

1.まず下記にある「ザイリンクス統合インストーラ」のリンクをクリックしてダウンロードします

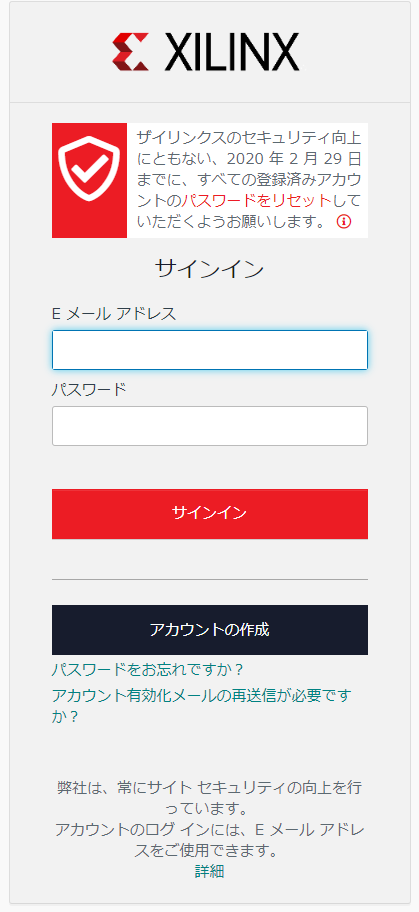

2.ログインしていない場合はログイン画面になります。ログイン、もしくはアカウントを作成します

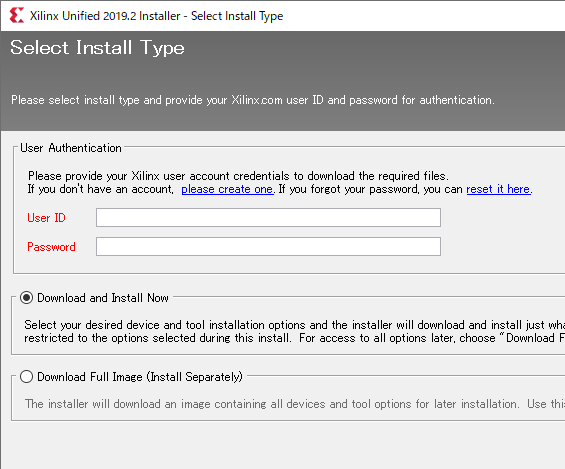

3.ダウンロードしたインストーラを実行します

User Authentication には先程のファイルのダウンロードで使用したアカウント情報を入力します。User ID はメールアドレスです。またここでは Download and Install Now を選択します。ただ、容量が15GBくらいあるので、ネットワークに不安がある場合や、他の PC にもインストールする場合は Donwload Full Image を選択します。

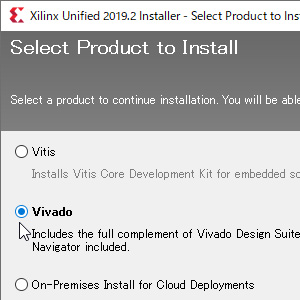

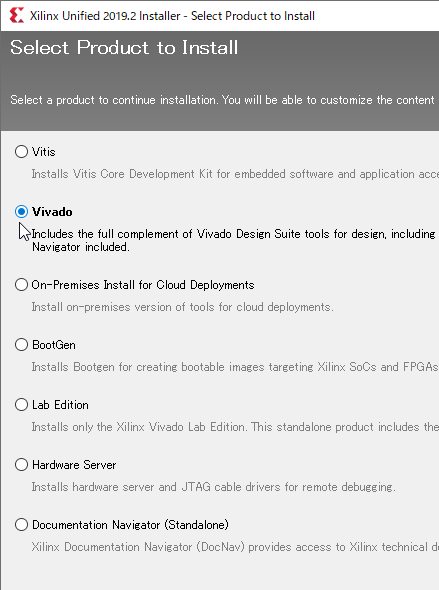

4.Vivadoを選択

ライセンスを同意の後、インストールするソフトウェアの選択になるので、Vivado を選択します。

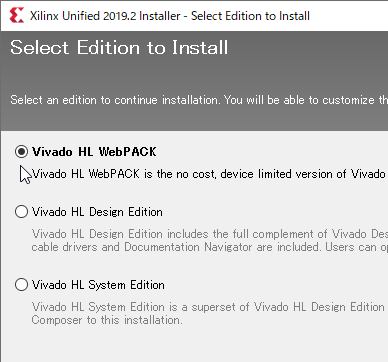

5.Vivado HL WebPACK を選択します

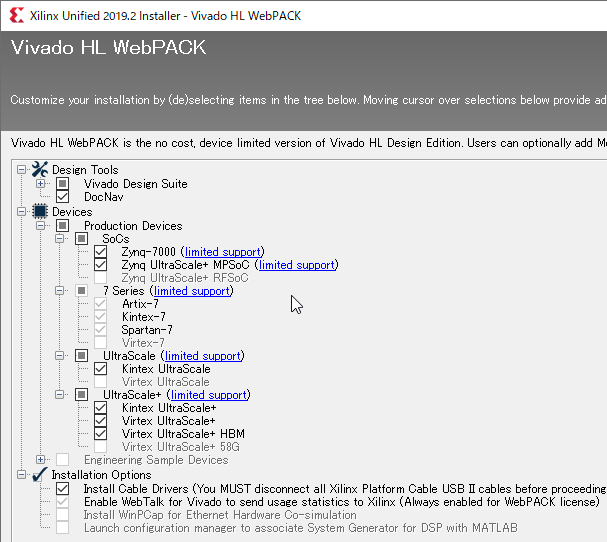

6.インストールするデバイスの選択

基本的にそのままで問題ありません。ディスク容量を節約したい場合は、必要なデバイスのみを選択することもできます。あとはインストール先やショートカットの作成関係の設定をしてインストールを開始します。

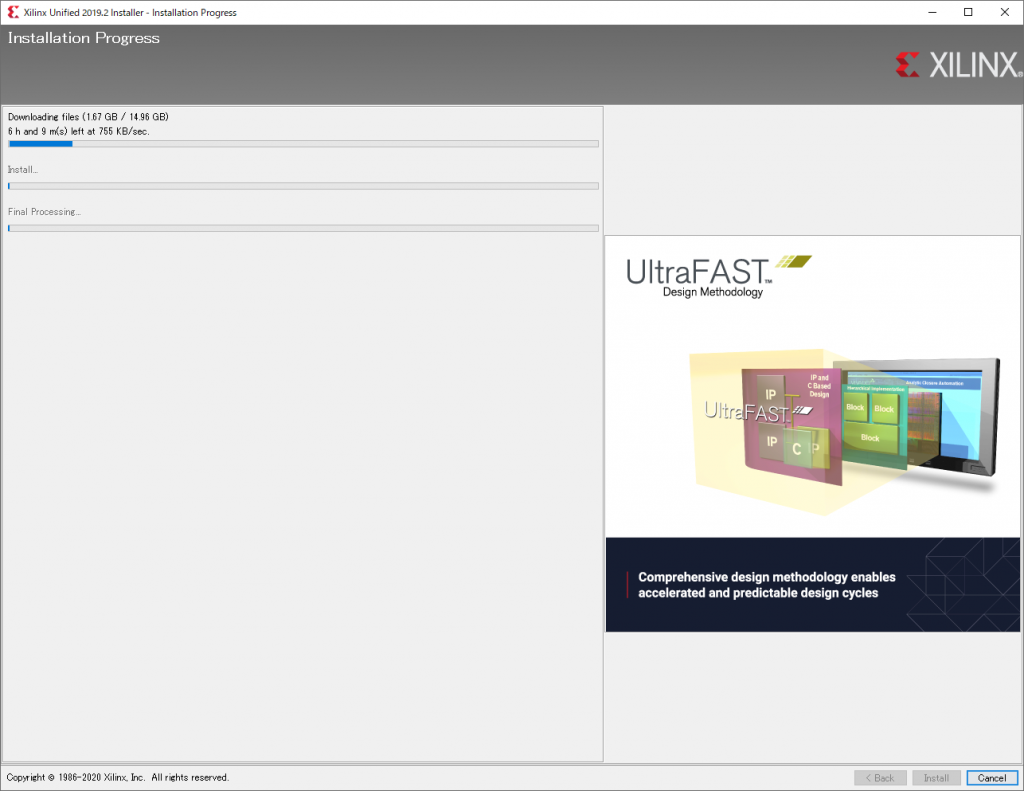

7.後はダウンロードとインストールが終わるまで待つだけですが、ダウンロードにはかなり時間がかかるようです
